RZ/G2Mとは？ 仕様や機能・評価ボード・対応OSを紹介

RZ/G2Mとは、ルネサスエレクトロニクス社(以下、「ルネサス」)のマイクロプロセッサーです。

Dual Cortex®-A57（1.5GHz)やQuad Cortex®-A53（1.2GHz）CPU、32ビットLPDDR4インターフェースを2チャネル備えています。
さらに3DグラフィックスエンジンにPowerVR GX6250@600 MHzや4Kビデオのエンコードとデコードを2チャネル内蔵しており、USB3.0やPCI Express、GbEなどの高速インタフェースと多くのCPU周辺機能も備えています。
そのため、高機能な産業用途のヒューマンマシンインタフェースなどのアプリケーションに最適なマイクロプロセッサーとなっています。

RZ/G2シリーズのラインアップ・仕様

RZ/G2シリーズ	RZ/G2E	RZ/G2N	RZ/G2M	RZ/G2H
	Economical	Mid-Range (Pin Compatible)		Highest Performance
CPU (64-bit ARMv8A)	2x Cortex-A53 @ 1.2GHz L1, L2 パリティ/ECC	2x Cortex-A57 @ 1.5GHz L1, L2 パリティ/ECC	2x Cortex-A57 @ 1.5GHz 4x Cortex-A53 @ 1.2GHz L1, L2 パリティ/ECC	4x Cortex-A57 @ 1.5GHz 4x Cortex-A53 @ 1.2GHz L1, L2 パリティ/ECC
性能	5.5kDMIPS	12.3kDMIPS	23.3kDMIPS	35.6kDMIPS
DRAM I/F	DDR3L-1866 x 32ビット (ECC)	LPDDR4-3200 x 32ビット (ECC)	LPDDR4-3200 x 64ビット (ECC)	LPDDR4-3200 x 64ビット (ECC)
Videoコーデック	Full-HD 解像度 H.265 デコーダ H.264/AVC	4K 解像度 H.265 デコーダ H.264/AVC	4K 解像度 H.265 デコーダ H.264/AVC	4K 解像度 H.265 デコーダ H.264/AVC
3D GFX	PowerVR GE8300 @ 600MHz	PowerVR GE7800 @ 600MHz	PowerVR GX6250 @ 600MHz	PowerVR GX6650 @ 600MHz
その他の周辺機能	USB 3.0, GbE, PCI-e, MIPI-CSI, LVDS	USB 3.0, SATA, PCI-e, GbE, MIPI-CSI, HDMI	USB 3.0, PCI-e, GbE, MIPI-CSI, HDMI	USB 3.0, SATA, PCI-e, GbE, MIPI-CSI, HDMI

出典：RZ/G2シリーズ

RZファミリの製品ラインナップ

RZファミリは、ルネサス社製の32ビットおよび64ビットプロセッサー(MPU)です。Cortex-A7、A9、A15、A53、A57、およびR4を搭載しています。

RZファミリは、ネットワーク機能を強化しているほか、高速リアルタイム制御を実現しています。また、カメラ入力や音声入力などのHMIも豊富です。

RZファミリのラインアップは、下記の通りです。

RZ/G2Mは従来のRZ/G1グループと比べて処理速度が大幅に向上したRTOSです。

RZ/Gシリーズとは

RZ/Gシリーズはカメラ入力、3Dグラフィックス、ハイスペックなビデオコーデック、PCIe、GbEなどの高速I/Fを備えた多機能プロセッサーです。システムプラットフォームとしてLinux OS環境を体系的に整備した「RZ/G Linuxプラットフォーム」を提供しています。このプラットフォームはLinux導入・運用管理コストを下げたいお客様、Linuxに不慣れなお客様にフレンドリーな環境をご提供するスキームです。

出典：RZ/G2シリーズ

RZ/G2シリーズとは?

産業用およびビルディングオートメーションに最適な、次世代HMI向けの高度なグラフィックス処理機能を搭載した高性能MPUシリーズになります。

・64ビットアーキテクチャのArm® Cortex®-A53およびArm® Cortex®-A57 CPUコアにより、高速かつ高効率な処理を実現。

・マルチコア構造により、ローエンドからハイエンドのあらゆるアプリケーションに対応可能。最大35600 DMIPSを実現。

・DDR3LとLPDDR4を含む、最大3200MT/秒の外部メモリ向けに、最新の高速プロトコルをサポート。

・内蔵USB 3.0、SATA、PCI-e、GbE、QSPI、およびeMMCインタフェースによる高速通信。

・600MHz Power VR 3D GFX、4K UHD H.265およびH.264コーデック、HDMI、LVDS、およびMIPI-CSI2カメラ入力を備えた強力なビデオ/グラフィックス機能。

出典：RZ/G2 64ビットMPU

RZ/G2Mの特徴

RZ/G2Mの特長は、以下の通りです。

【特長１】Arm® Cortex®-A53およびArm® Cortex®-A57 CPUコアを複数搭載

省電力コアであるArm® Cortex®-A53を4台、大型パフォーマンスコアのArm® Cortex®-A57を2台搭載しています。大型コアと小型コアを組み合わせることで、最適な電力効率を実現します。

【特長２】高速インタフェース（USB3.0、PCI-e、GbE）

USB3.0やPCI-e、GbEを搭載し、非常に高速かつ豊富なインタフェースを搭載。

【特長３】4K H.265デコーダとH.264デコーダ/エンコーダ

4K解像度に対応したH.265デコーダとH.264デコーダ/エンコーダを２チャンネル搭載しています。動画変換の高速化や画質の向上を実現しています。

【特長４】組み込み機器に最適な3DGfxエンジンPower VRを搭載

3DGfxエンジンPower VRのより、グラフィカルなユーザーインタフェースやアニメーションなどの、3Dグラフィックスにも高速化で対応可能です。

以上の特長からRZ/G2Mは、高機能な産業用途のヒューマンマシンインタフェース（HMI）などのアプリケーションに最適なデバイスです。

RZ/G2Mの評価ボード

RZ/G2Mの評価ボードは以下の通りです。

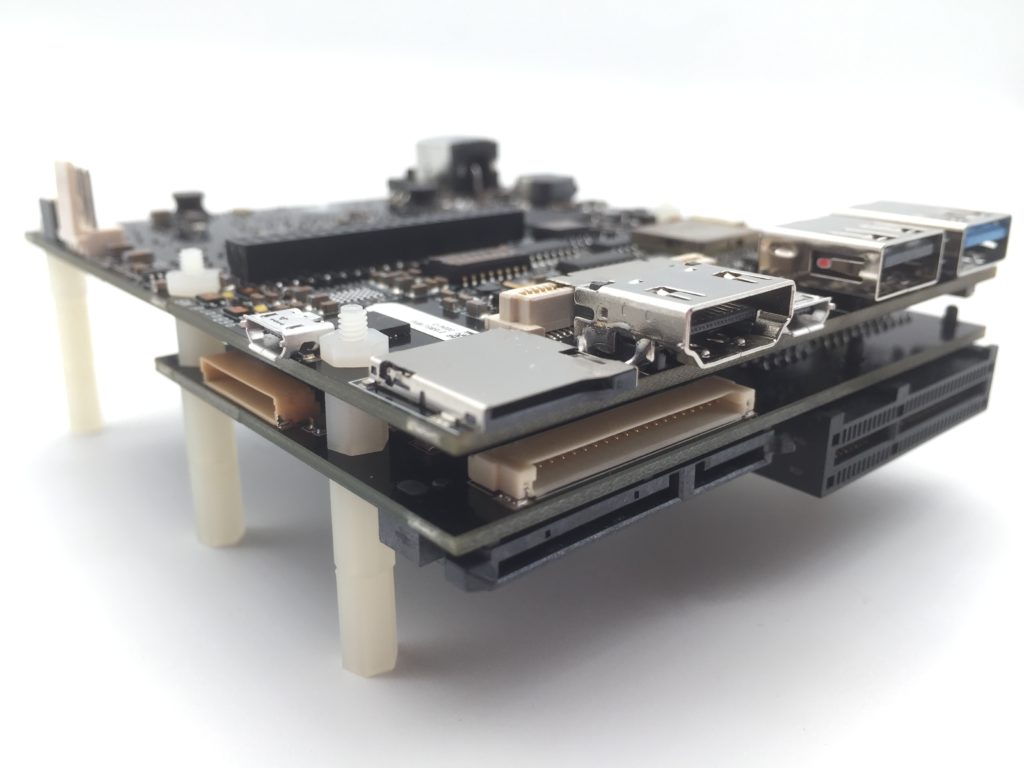

RZ/G2M-HiHope

ルネサス製MCU RZ/G2Mを搭載した96ボード互換のリファレンスボードです。メインボードとサブボードの2ボードで構成されており、サブボードに接続することでRZ/G2Mに搭載されている機能を評価できます。

RZ/G2M-HiHopeの特徴

Processor: RZ/G2M	RZ/G2M
Main Memory	4GB DDR4
QSPI NOR Flash	64MByte
I2C EEPROM	512Byte
External Storage	micro SD x1
Connectivity	USB2.0 x2ch, USB3.0 x1ch, GbE x1

出典：RZ/G2M-HiHope

RZ/G2Mの入手方法

RZ/G2Mは、下記のルネサスの特約店・取扱店や、オンラインショップなどで購入できます。

RZ/G2Mの対応OS

RZ/G2Mに対応している主なOSは、以下の通りです。

弊社製品「μC3(マイクロ・シー・キューブ)」のご紹介

高性能リアルタイム処理向けRTOS「μC3（マイクロ・シー・キューブ）/Standard」

μC3(マイクロ・シー・キューブ)/Standardは、μITRON4.0のスタンダードプロファイルをベースに、32/64ビットプロセッサが搭載された組込みシステム向けのRTOSです。

μC3/Standardは、高性能プロセッサがより高度なリアルタイム制御に耐えられるよう、割込み禁止時間を極力なくし、割込み応答性を最重要課題として設計したRTOSです。

Arm® Cortex®-Aシリーズ、Arm® Cortex®シリーズだけでなく、高性能な Arm® Cortex®-MやRenesas RXシリーズにも対応しています。

詳しい資料をご希望の方は、下記よりプロダクトガイドをダウンロードしてください。
資料ダウンロード(無料)

LinuxとRTOSの共存ソリューション「μC3（マイクロ・シー・キューブ）+Linux」

μC3+LinuxはマルチコアCPUにLinuxとRTOSを共存させ、OS間の通信を可能にするソリューションです。

種類の異なった2つのOSを共存させることで、RTOSのリアルタイム性能とLinuxが持つ豊富なソフトウェア資産を有効に活用することができます。

詳しい資料をご希望の方は、下記よりプロダクトガイドをダウンロードしてください。
資料ダウンロード(無料)

μC3のライセンスの種類・詳細

ライセンスの種類

ライセンスの種類は3つあります。

開発量産用プロジェクトライセンス

開発量産用プロジェクトライセンスは、研究開発から量産販売までが可能な標準的なライセンスとなります。開発量産用プロジェクトライセンスの対象製品の範囲には、1種類の製品型番だけでなく、その製品ファミリ（派生機種）が含まれます。

有償の保守契約に加入中の場合、プラットフォームライセンスのライセンス費用との差額でアップグレードが可能です。

プラットフォームライセンス

プラットフォームライセンスは、プロジェクトライセンスの対象範囲を広げたライセンスです。プラットフォームライセンスの対象製品は、1種類の製品ファミリだけでなく、複数の製品ファミリが範囲となります。サイトライセンスではございません。

研究開発用プロジェクトライセンス

研究開発用プロジェクトライセンスは、研究開発のみ可能なライセンスです。ライセンス購入時の段階で、製品化まで見えていない場合や、フィジビリティスタディの場合にお勧めです。

ライセンス費用は、開発量産用プロジェクトライセンスの60％の価格です。

有償の保守契約に加入中の場合、開発量産用プロジェクトライセンスのライセンス費用の40％オフの価格でアップグレードが可能です。

※弊社のライセンスはプロジェクトライセンスの形式を採っております。ご購入時に該当プロジェクトの名称をご登録いただく必要があり、その際、「計測機器」などの抽象的な名称ではなく、具体的な名称を頂戴しております。

お客様のご要望にあわせて適切な範囲で設定させていただきますので、まずは、担当営業にご相談下さい。

ライセンスの詳細

ライセンスの価格などの詳細については、下記よりプロダクトガイドをダウンロードしてご覧ください。

資料ダウンロード(無料)

保守について

製品定価には契約日の翌月1日から6ヶ月分の無償保守が含まれています。

無償保守サービス終了後は有償での保守サービスとなります。そのまま継続でのご利用の場合、製品価格（研究開発用プロジェクトライセンスはプロジェクトライセンス価格）の20％、非継続の後に再加入をされたい場合は研究開発用プロジェクトライセンスはプロジェクトライセンス価格）の40%となります。

プロジェクトライセンスと1年間の保守サービスを同時にご購入いただいた場合は、初回に限り15％とさせていただきます。

保守サービスには以下が含まれています。
