STM32L0シリーズとは？仕様・機能・評価ボード・開発環境・対応OSを紹介

STM32ファミリシリーズは、STマイクロエレクトロニクス（以下ST社）の汎用マイクロコントローラです。その中でもSTM32L0シリーズは、Cortex-M0+を搭載し、超消費電力に特化したマイコンです。

STM32L0の製品ライン

製品ライン	概要
STM32L0x0バリュー・ライン	超低消費電力STM32L0シリーズのコスト効率を高めたSTM32L0x0バリュー･ライン
STM32L0x1	消費電力効率とコスト効率を高めたSTM32L0x1ライン
STM32L0x2	超低消費電力STM32L0シリーズのUSB FS対応（水晶発振子レス）STM32L0x2ライン
STM32L0x3	超低消費電力STM32L0シリーズのLCDドライバ対応STM32L0x3ライン

出典：STM32L0シリーズ

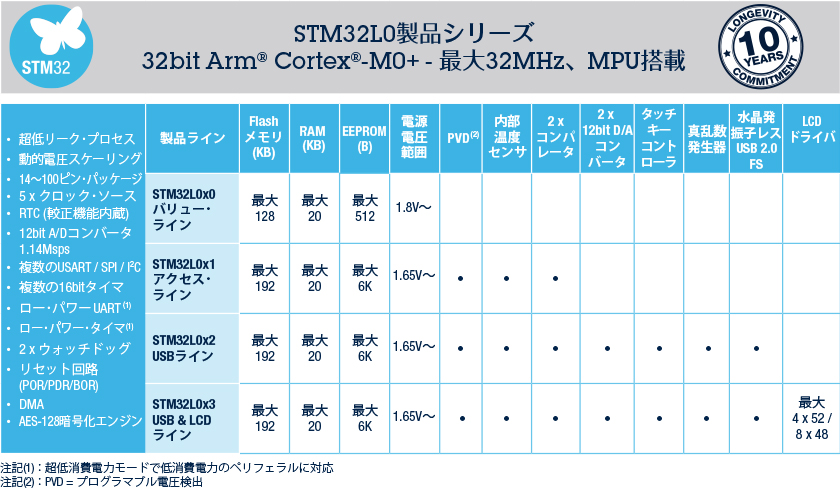

STM32L0の仕様

出典：STM32L0シリーズ

STM32L0とは

STM32ファミリの製品ラインアップ

STM32ファミリのマイコンは、主に下記の5つに分類されています。

幅広いアプリケーションの開発を容易にする「マイクロプロセッサ」例：STM32MP1
最大1082 CoreMarkの高性能を実現した「ハイパフォーマンスマイコン」例：STM32F2、STM32H7など
汎用マイコンである「メインストリームマイコン」例：STM32F1、STM32F3など
消費電力を抑えた「超低消費電力マイコン」例：STM32L1、STM32L4など
マイコンと無線トランシーバを集積したSoC「ワイヤレスマイコン」例：STM32WB、STM32WL

SoC(読み方：エスオーシー、ソック)とは

SoCとは、プロセッサの種類の一つ。SoCとは、システムに必要なあらゆる機能を1つのチップ上に搭載したもの。SoCは、「システムを一つのチップ上に載せる」を意味する「System on a Chip」の略。システム全体をチップ上に搭載することで、小型化が可能になるというメリットがある。また、システムの内部接続により消費電力も抑えられる。

STM32L0シリーズは、消費電力を抑えた「超低消費電力マイコン」に属します。

STM32L0とは

STM32L0シリーズは、ARM® Cortex®-M0+をベースとし、STM32超低消費電力シリーズの各種機能との組み合わせにより、バッテリ駆動のアプリケーションに最適です。
STM32L0はダイナミック電圧スケーリング、超低電力クロック発振器、LCDインタフェース、コンパレータ、DAコンバータ、およびハードウェア暗号化を提供し、新しい自律型ペリフェラル（USART、I2C、タッチ・コントローラを含む）は、ARM Cortex-M0+の負荷を軽減し、ウェイクアップ時間の短縮による処理時間の削減を可能にするため、システム全体での消費電力の低減に貢献します。

出典：STM32L0シリーズ

STM32L0シリーズは、Cortex-M0+を搭載し、超消費電力に特化したマイコンです。このためSTM32L0シリーズは、エネルギー・ハーベスティング、コイン電池駆動のアプリケーションなど、消費電力に制約のある製品に適しています。

また、最大128KBのFlashメモリ、最大20KBのSRAM、最大512バイトのEEPROMを内蔵しています。このためSTM32L0シリーズは、コンスーマ機器、個人用医療機器や、IoT機器など、基板面積や価格に制約のある製品にも適しています。

STM32L0シリーズの入手方法

STM32L0シリーズのマイコンは、ST社の販売代理店や下記のオンラインショップなどで購入できます。

STM32L0の開発環境

STM32L0に対応した代表的な開発環境は、以下のとおりです。

IAR Embedded Workbench for ARM
Arm Keil MDK
STM32CubeIDE
SW4STM32
Embedded Studio

STM32L0評価ボード

STM32L0評価ボードには、下記の3種類があります。

EVAL（エバル）ボード
Discovery（ディスカバリー）ボード
Nucleo（ニュークリオ）ボード

これらは、ST社から提供される純正の評価ボードであり、USBケーブルやPCを用意するだけで、簡単・安価に開発をスタートできます。

EVALボード・Discoveryボード・Nucleoボードの特徴

EVAL、DISCOVERY、Nucleoには、それぞれ次の特徴があります。

EVALの特徴

LCDやUSBコネクタなどの機能が豊富なため、ボード上で実際にアプリケーションを開発することが可能
STM32L0のほぼ全ての機能が評価可能

DISCOVERYの特徴

EVALボードに比べて安価
実装されているデモサンプルが豊富
STM32L0単体評価に最適

Nucleoの特徴

DISCOVERYボードに比べて安価
Arduino互換のPinヘッダーを搭載
メーカーズなどのプロトタイプ向け

以上のように、デバイスのフル機能を評価したい場合はEVAL、STM32L0の単体評価をしたい場合はDiscovery、Arduino互換ボードを使ったプロトタイプ開発をしたい場合はNucleoを選択します。

ポイント

デバイスのフル機能を評価したい場合はEVAL
STM32L0の単体評価をしたい場合はDiscovery
Arduino互換ボードを使ったプロトタイプ開発をしたい場合はNucleo

STM32L0に対応したEVALボード

STM32L0が評価できるEVALボードは、下記の1種類です。

ボード	搭載マイコン	データシート
STM32L073Z-EVAL	STM32L073VZ	STM32L073Z-EVALのデータシート

STM32L0に対応したDiscoveryボード

STM32L0が評価できるDiscoveryボードは、下記の2種類です。

ボード	搭載マイコン	データシート
32L0538DISCOVERY	STM32L053C8	32L0538DISCOVERYのデータシート
B‑L072Z‑LRWAN1	STM32L0	B‑L072Z‑LRWAN1のデータシート

STM32L0 Nucleoボード

STM32L0が評価できるNucleoボードは、下記の8種類です。

ボード	搭載マイコン	データシート
I-NUCLEO-LRWAN1	STM32	I-NUCLEO-LRWAN1のデータシート
I-NUCLEO-SX1272D	STM32	I-NUCLEO-SX1272Dのデータシート
NUCLEO-L010RB	STM32L010RB	NUCLEO-L010RBのデータシート
NUCLEO-L011K4	STM32L011K4	NUCLEO-L011K4のデータシート
NUCLEO-L031K6	STM32L031K6	NUCLEO-L031K6のデータシート
NUCLEO-L053R8	STM32L053R8	NUCLEO-L053R8のデータシート
NUCLEO-L073RZ	STM32L073RZ	NUCLEO-L073RZのデータシート
P-NUCLEO-IHM002	–	P-NUCLEO-IHM002のデータシート

STM32L0の対応OS

STM32L0に対応しているOSは以下の通りです。

ThreadX
embOS
embOS-MPU
embOS-safe
FreeRTOS
μC3(マイクロ・シー・キューブ)/Compact(弊社製品)
